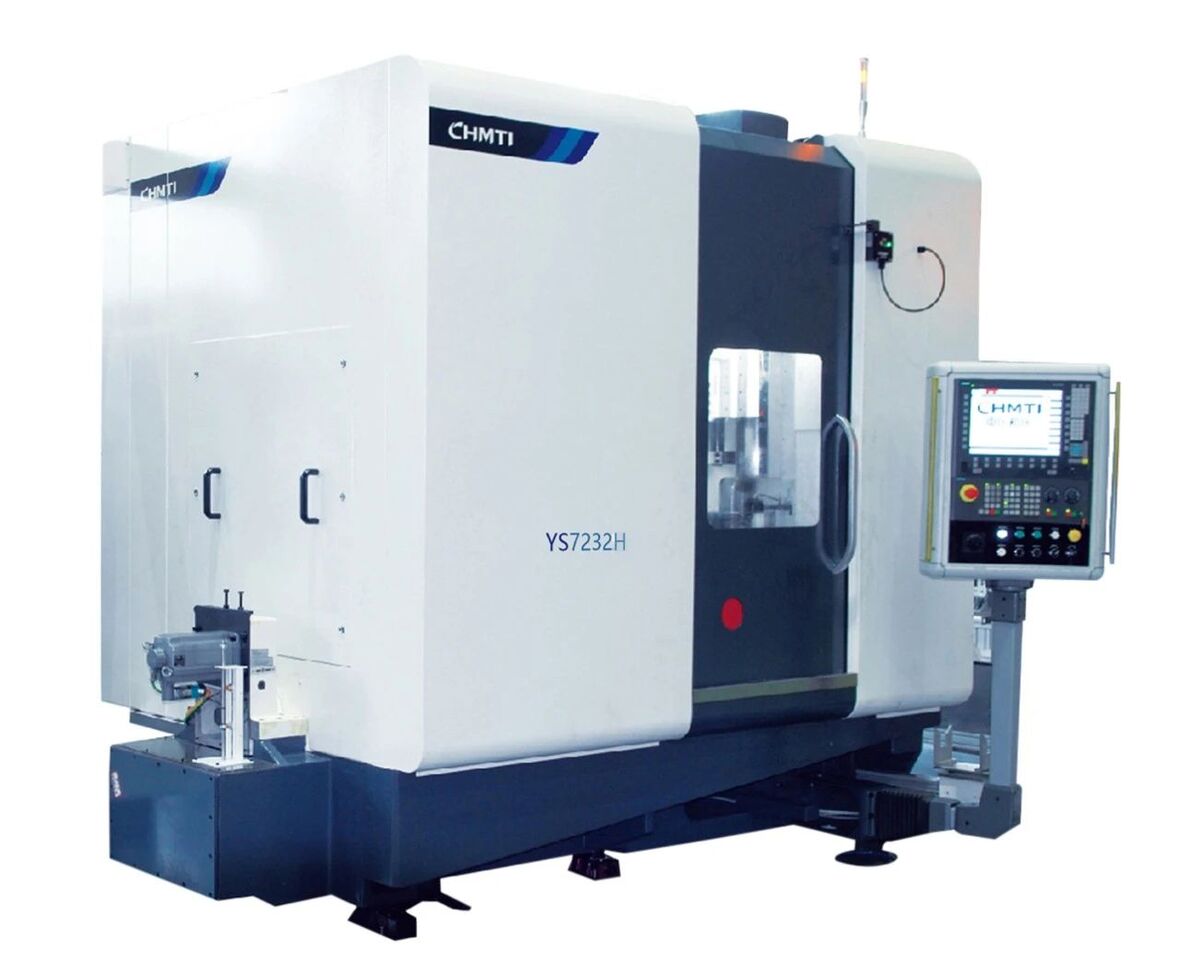

YS7232G/YS7232H/YS7232A/YS7230

數控蝸桿砂輪磨齒機

機床主要針對新能源汽車齒輪精密磨削加工，可滿足目前新能源汽車齒輪非常高的檢測驗收要求，各項主要精度可達：齒形齒向斜率偏差平均值±0.002mm，齒形齒向波紋度≤0.0018mm，齒面斜糙度Ra≤0.32um。

所屬分類磨齒機

立即咨詢 返回列表

詳細信息

　　機床主要性能、特點：

　　◆ 機床為十一軸五聯動數控磨齒機，該系列磨齒機是重慶機床和英國PTG（HOLROYD）公司嚴格按照歐洲高端精密機床的開發流程研制的全數控高精密高性能磨齒機。

　　◆ 砂輪主軸采用大功率、高轉速、高精度整體式電主軸，主軸軸承采用歐洲進口的成組配對的高精密軸承，各個直線軸采用歐洲原裝進口帶預加負荷的高精密滾珠絲桿副及高剛性滾動直線導軌，并采用海德漢光柵尺檢測，實現全閉環控制，大大提高傳動剛性和動態響應速度，有效保證磨削質量和穩定性。

　　◆ 機床采用西門子840Dsl/one或FANUC 31l系統，通過系統的多通道控制平臺，柔性控制十一個數控軸，實現工件自動裝夾、自動砂輪修整、高速對齒、自動磨削示教、自動修整示教、自動余量分配和自動磨削的整個加工過程的全自動控制。機床操作界面采用重慶機床自主開發的人機界面（零編程），實現人機對話、齒輪參數計算、齒輪磨削及砂輪修整程序的自動生成。

◆ 機床軟件功能完善，處于國內領先地位，可以實現齒向任意修形、齒面扭曲補償、點修整、齒面網紋磨削、雙壓力角非對稱齒輪磨削、小錐度齒輪磨削等各種復雜修形功能。

　　機床主要技術、規格參數:

序號	主要技術規格		參數規格
序號	主要技術規格		YS7232G	YS7232H	YS7232A	YS7230.
1	系統		西門子840Dsl/one			FANUC 31l
2	最大工件直徑	mm	320			320
3	最大工件模數	mm	6	8	6	6
4	磨削主軸最高轉速	r/min	10000	7800	12000	7800
5	工件主軸最高轉速	r/min	2000	1000	2000	1000
6	砂輪中心至工作臺回轉中心距離	mm	50~440
7	砂輪安裝尺寸	mm	Φ280×Φ115×160	Φ300×Φ115×160	Φ240×Φ76.2×200	Φ280×Φ115×160
8	滾輪最大安裝尺寸	mm	Φ140×Φ52×40	Φ140×Φ52×40	Φ150×Φ52×40	Φ140×Φ52×40
9	電主軸功率	kW	29	38	28.5	38
